GSM модем WISMO Quik Q2406А/IP

Новости
Применение
GSM модемов
Технологии
GSM GPRS EDGE M2M GPS
GSM модемы
GSM модемы
с поддержкой GPRS
GSM модемы
с поддержкой EDGE
Документация, драйвера,
программы для GSM модемов
Статьи
по GSM модемам
Форум
по GSM модемам
Гостевая книга
Контакты
Обратная связь
Каталог ссылок

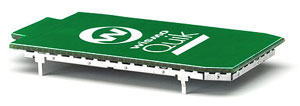

WISMO Quik Q2406A GSM модем WISMO Quik Q2406A/IP – Обладая встроенной поддержкой GSM/GPRS поколения 2,5G, сверхтонкие приборы семейства Q2406A спроектированы так, чтобы полностью удовлетворить потребности широкого гаммы разработчиков. От телефонов и PDA, VAD до работающих в сложных условиях автомобильных и промышленных приложений, - эта платформа покрывает все из них.

Модуль WISMO Q2406А/IP предлагает максимальную скорость передачи данных в режиме GPRS класс 10. Сверхтонкий корпус позволяет встроить модуль WISMO в любой телефон. Вы не сможете отыскать более проверенного решения: миллионы беспроводных приборов во всем мире работают на платформе Quik в сетях GSM/GPRS.

Для модели Wismo Quik Q2406А/IP предлагаются комплекты разработчика, облегчающий создание приложений для телефонии, мобильных вычислений, PDA, VAD, автомобильных и промышленных приложений.

Модуль разрешен к повсеместному применению на основании соответствия тестам стандартов R&TTE (радио и телекоммуникационного терминального оборудования) и GCF (глобального сертификационного форума).

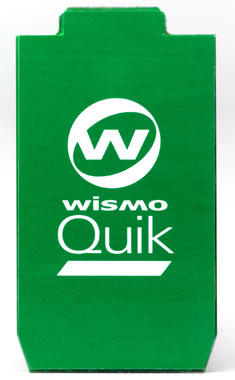

WISMO Quik Q2406A

Технические характеристики GSM модем WISMO Quik Q2406А/IP.



  • Модель Wismo Quik Q2406А "на борту" имеет 16 Мб Flash память и 2Mb SRAM.
  • Двухдиапазонный EGSM/GPRS прибор (EGSM900/1800 МГц, EGSM 850/1900 МГц), спроектированный для портативных приборов, беспроводных PDA и промышленных изделий.
  • Совместим со стандартом ETSI GSM phase 2
  • Класс 4 (2Вт на частоте 900МГц)
  • Класс 1 (1Вт на частоте 1800МГц)
  • Источник питания:
    • 3,6 В (прямое подключение к Li-ion аккумулятору)
    • 260 мА средний ток в режиме голосовой связи (GSM 900, Pmax)
    • 160 мА средний ток в режиме голосовой связи (GSM 1800, Pmax)
    • менее 3,5мА в ждущем режиме SIM Toolkit версия 99
  • Передача голоса в режиме GSM:
    • телефония, аварийные вызовы
    • системы кодирования звука: FR/EFR/HR
    • Подавление эха и снижение шумов
    • Полный дуплекс для режима "handsfree"
  • Передача данных в режиме GSM:
    • Асинхронная прозрачная и не прозрачная до 14400бит/с
    • Поддержка протоколов FAX класс 1 и класс 2
  • Передача данных в режиме GPRS:
    • GPRS класс 10
    • Схемы кодирования: от CS1 до CS4
    • Поддержка PBCCH
  • Управление при помощи АТ команд для PDA и VAD
  • Передача сообщений:
    • Точка-точка (МТ/МО) и отправка сообщения группе абонентов
    • EMS
    • Идентификация текущей зоны
  • Дополнительные сервисы GSM:
    • Переадресация вызовов, ограничение входящих и выходящих звонков
    • Конференция
    • Ожидание входящего вызова, удержание звонка
    • Определитель номера
    • Поддержка сервиса USSD для высокоскоростного интерактивного взаимодействия между абонентом и GSM провайдером
    • Показ стоимости исходящего звонка и остатка на счете
    • Закрытые группы пользователей
    • Точная переадресация вызовов

Условия эксплуатации:

  • Рабочий температурный диапазон: -20°С +55°С
  • Температура хранения: -30°С 85°С
  • Примерный размер: 58 32 3,9 мм
  • Вес: менее 12 г ( с наклейками)
  • Ручное подключение разъема

Интерфейсы:

  • Контактная площадка для пайки коаксиального кабеля типа ADA-000-127(160) (длина 127мм или 160мм, антенный разъем SMA) или ADA-001-160 (длина, 160мм антенный разъем FME)

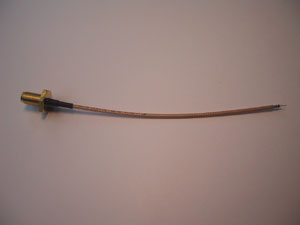

    ADA-000-127(160)

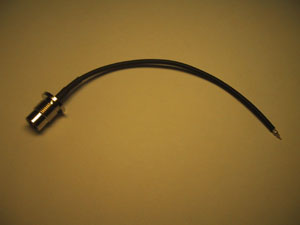

    ADA-001-160

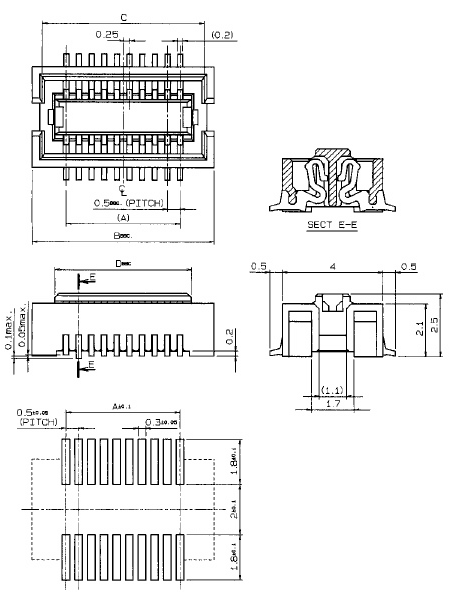

  • 60-ти выводной разъем 24 5087 060 900 861 (производитель AVX) для подключения:


    AVX 24 5087 060 900 861

    • 3 В интерфейс SIM карты (5В при внешнем преобразователе уровней)
    • 2 микрофонных входа и два выхода спикера
    • 2 последовательных SPI шины
    • 10 входных линий для клавиатуры 5 на 5
    • 1 выход для подключения зуммера
    • 1 выход для подключения вибро-оповещателя
    • 2 АЦП с разрешением 10 бит и частотой выборки 90.3 kГц
    • последовательный порт RS232
    • интерфейс IrDA
    • интерфейсом заряда литий-ионного аккумулятора

Модули семейства Wismo Quik требуют внешнего считывателя SIM карты, к примеру 1393699 фирмы AMP:
